Tomcat是用Mapper组件来确定每个请求该由哪个Wrapper容器里的Servlet来处理。
Mapper组件的功能就是将用户请求的URL定位到一个Servlet，它的工作原理是：Mapper组件里保存了Web应用的配置信息，其实就是容器组件与访问路径的映射关系，比如Host容器里配置的域名、Context容器里的Web应用路径，以及Wrapper容器里Servlet映射的路径，你可以想象这些配置信息就是一个多层次的Map。
当一个请求到来时,Mapper组件通过解析请求URL里的域名和路径，再到自己保存的 Map里去查找，就能定位到一个Servlet。请你注意，一个请求URL最后只会定位到一个 Wrapper容器，也就是一个Servlet。

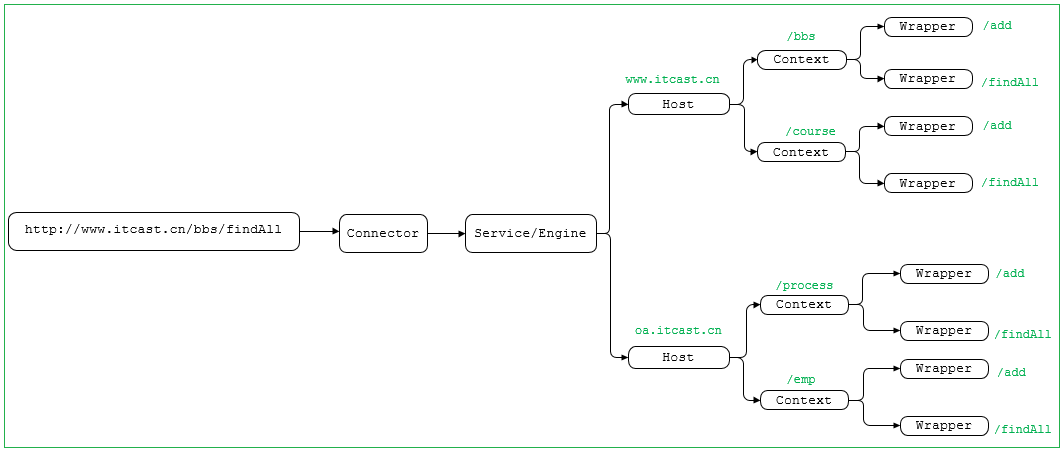

下面的示意图中 ， 就描述了 当用户请求链接 http://www.itcast.cn/bbs/findAll 之 后, 是如何找到最终处理业务逻辑的servlet 。

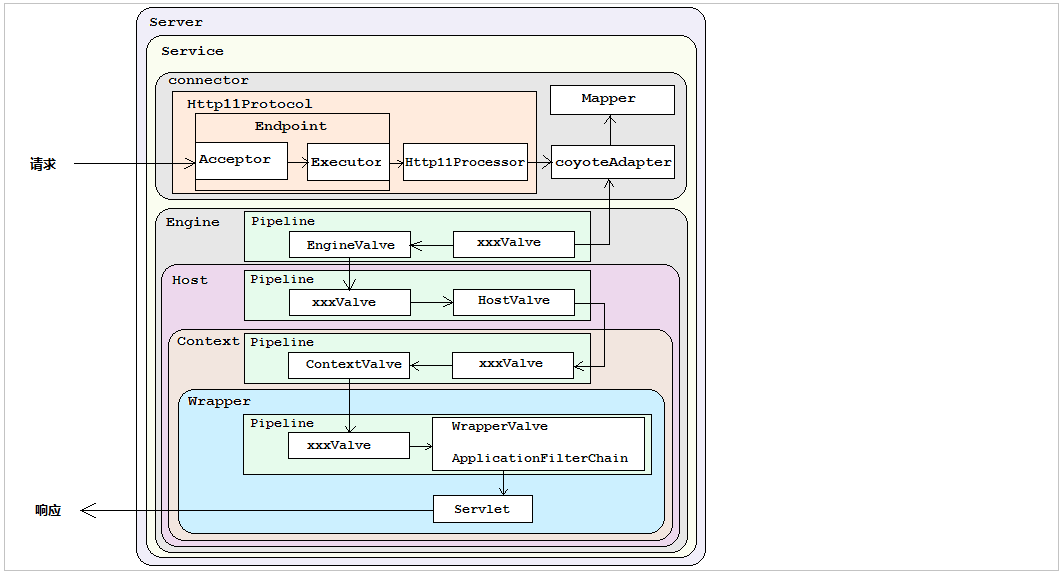

那上面这幅图只是描述了根据请求的URL如何查找到需要执行的Servlet ， 那么下面我们 再来解析一下 ， 从Tomcat的设计架构层面来分析Tomcat的请求处理。
步骤如下:
- Connector组件Enpoint中的Acceptor监听客户端套接字链接并接收Socket
- 将连接交给线程池Executor处理，开始执行请求响应任务
- Processor组件读取消息报文，解析请求行、请求体、请求头，封装成Request对象。
- Mapper组件根据请求行的URL值和请求头的Host值匹配由哪个Host容器、Context容器、 Wrapper容器处理请求。
- CoyoteAdaptor组件负责将Connector组件和Engine容器关联起来，把生成的 Request对象和响应对象Response传递到Engine容器中，调用 Pipeline
- Engine容器的管道开始处理，管道中包含若干个Valve、每个Valve负责部分处理逻 辑。执行完Valve后会执行基础的 Valve–StandardEngineValve，负责调用Host容器的 Pipeline。
- Host容器的管道开始处理，流程类似，最后执行 Context容器的Pipeline。
- Context容器的管道开始处理，流程类似，最后执行 Wrapper容器的Pipeline。
- Wrapper容器的管道开始处理，流程类似，最后执行 Wrapper容器对应的Servlet对象 的 处理方法。

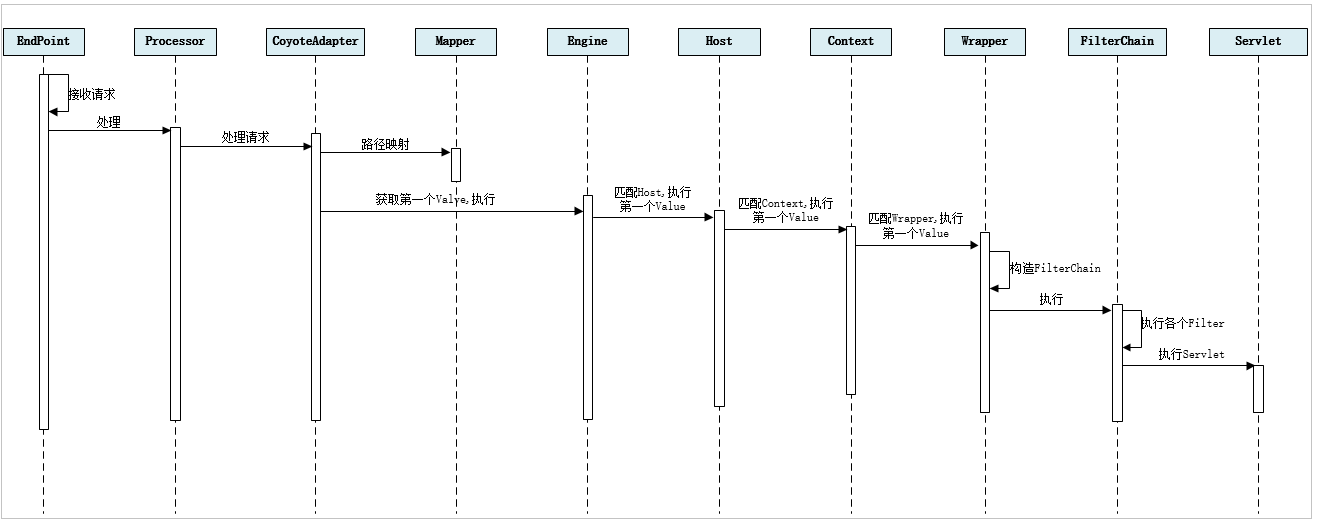

请求流程源码解析
在前面所讲解的Tomcat的整体架构中，我们发现Tomcat中的各个组件各司其职，组件 之间松耦合，确保了整体架构的可伸缩性和可拓展性，那么在组件内部，如何增强组件 的灵活性和拓展性呢？ 在Tomcat中，每个Container组件采用责任链模式来完成具体的 请求处理。
在Tomcat中定义了Pipeline和Valve 两个接口，Pipeline用于构建责任链， 后者代表责 任链上的每个处理器。Pipeline中维护了一个基础的Valve，它始终位于Pipeline的末端 （最后执行），封装了具体的请求处理和输出响应的过程。当然我们也可以调用 addValve()方法,为Pipeline 添加其他的Valve， 后添加的Valve 位于基础的Valve之 前，并按照添加顺序执行。Pipiline通过获得首个Valve来启动整合链条的执行 。
